三相電量儀采用卡裝式結構，體積小巧、安裝方便，是電力參數采集行業的首選模塊。三相電量儀安裝難？三相電量儀接線圖讓你安裝更簡單！

一、三相電量儀主機側接線

三相電量儀主機側接485接口，主機側用水晶頭568B的線序，制作網線。

二、三相電量儀接線

三相電量儀傳感器側線序：

V+—橙白，GND—藍白，A—棕白，B—棕（網線中的四根）。

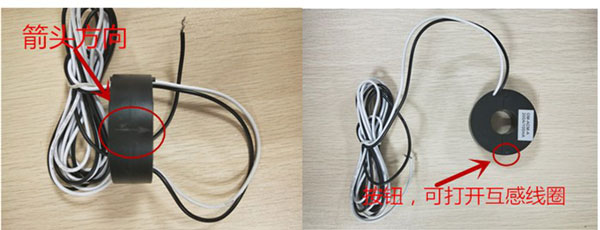

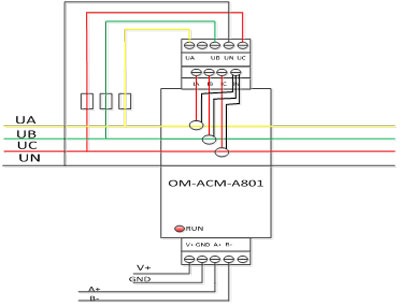

UA、UB、UC分別接三相電的A相、B相、C相，UN接零線（可不接），三個電流互感器分別套在A、B、C三相電上，電流環白色線分別接對應的IA、IB、IC，三根黑色線統一接IN，箭頭方向為電流流經的方向（指向負載）。

注意：三相電量儀接入三相市電，請斷電操作，在確保接線正確的情況下，接通市電，否則會燒壞設備。

三、三相電量儀上電指示燈

三相電量儀連接主機后，傳感器上的RUN綠色指示燈，會進行閃爍。
